Planos para hacer un sofá cama de madera PDF

Si estás aquí, es por que conoces los increíbles beneficios de un sofá cama, sobre todo por que optimiza los espacios pequeños, que comúnmente se usan como sala y habitación al mismo tiempo. Pero, al no se un mueble de madera tradicional, es muy difícil encontrar planos para hacer un sofá cama de madera, y más aún en PDF.

Pero no preocupéis, aquí en esta web, nosotros mismo hemos desarrollado unos increíbles planos que te ilustran gráficamente el paso a paso para elaborar un diseño de sofá cama simple y muy funcional, además te regalaré los planos en PDF para que puedas imprimirlos y comenzar cuanto antes tu proyecto de carpintería. Comencemos:

Sofa cama de madera 1

Este es el diseño de sofá cama a fabricar, y como podrás notar, es super simple pero con un acabado de calidad, 100% de madera, en este caso se ha usado madera barata para minimizar costos.

como hacer un sofa cama

En cuanto al tamaño de la cama, puede caber muy cómodamente hasta un colchón de plaza y media, pero con algunos arreglos en el diseño, se puede agrandar un poco más.

Y no tendrás que preocuparte por el peso, pues como te dije, es un sofá cama simple y muy funcional, que se mantiene compacto en todo momento.

como hacer un sofa cama 2

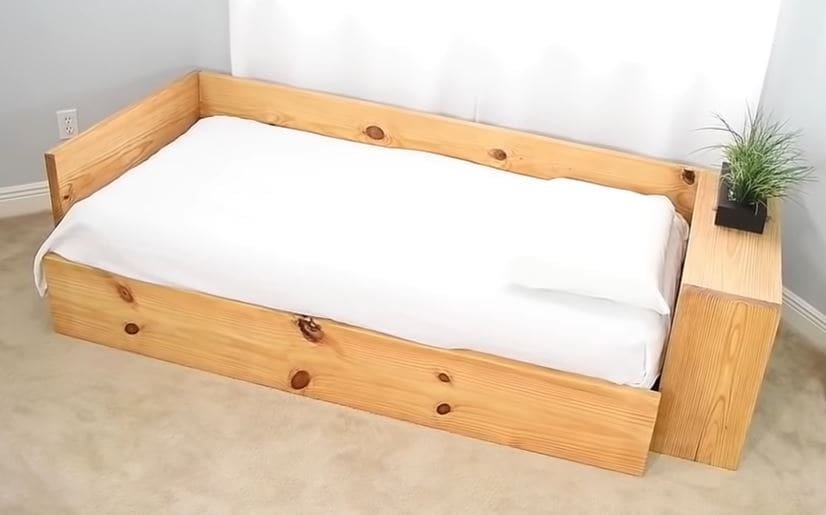

Las tiras de madera alternadas hacen que soporte tanto peso como una cama normal, por eso es muy importante tener mucho cuidado cuando se llegue a este punto del ensamblado.

Paso 1:

planos para hacer un sofa cama

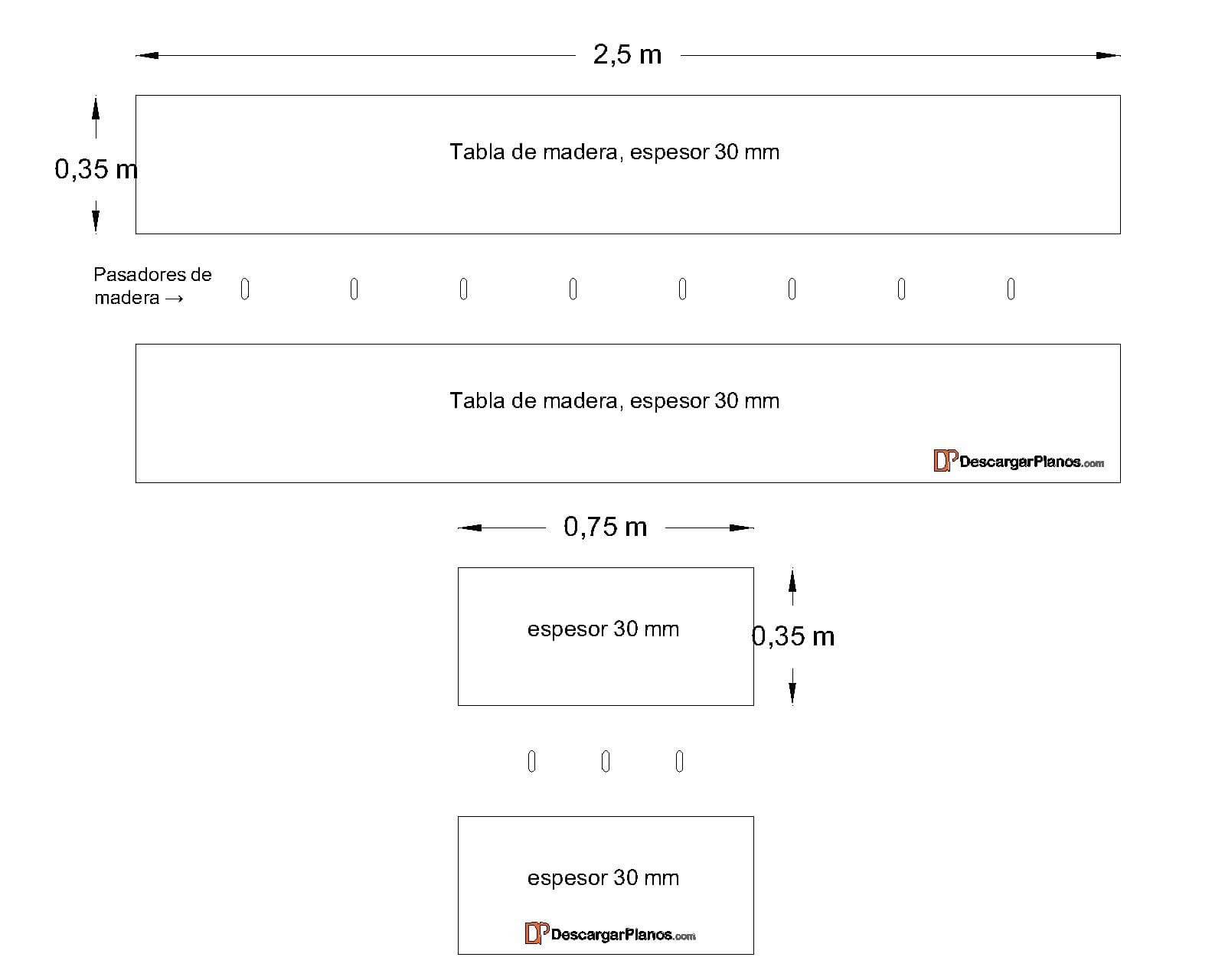

Primero se armará el respaldar y el brazo izquierdo del sofá, el cual una vez se transforme en cama será la cabecera. Usted puede cambiar el orden si es que lo requiere.

Comience cortando 2 tablas de madera de 2.5 m x 0.35 m y únalos mediante pasadores de madera como muestra el diagrama, y repita el proceso para el brazo.

Paso 2:

planos para hacer un sofa cama 2 e1646268676501

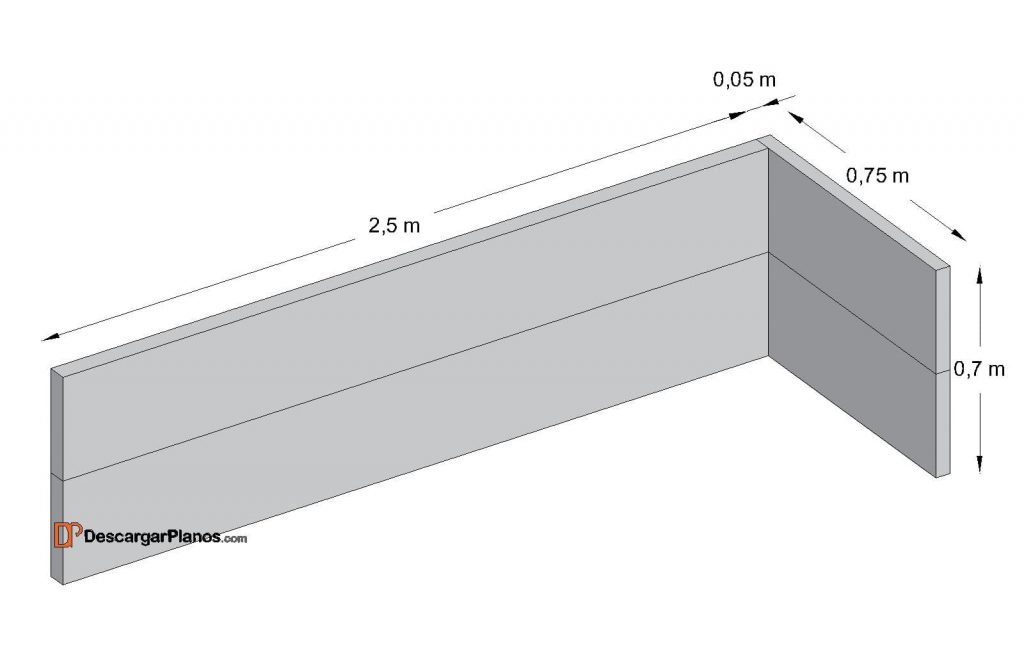

Ensamble el brazo con el respaldar como se muestra en la imagen, para este proceso puede usar nuevamente pasadores de madera con cola o en defecto pernos.

Paso 3:

planos para hacer un sofa cama 3 e1646268708760

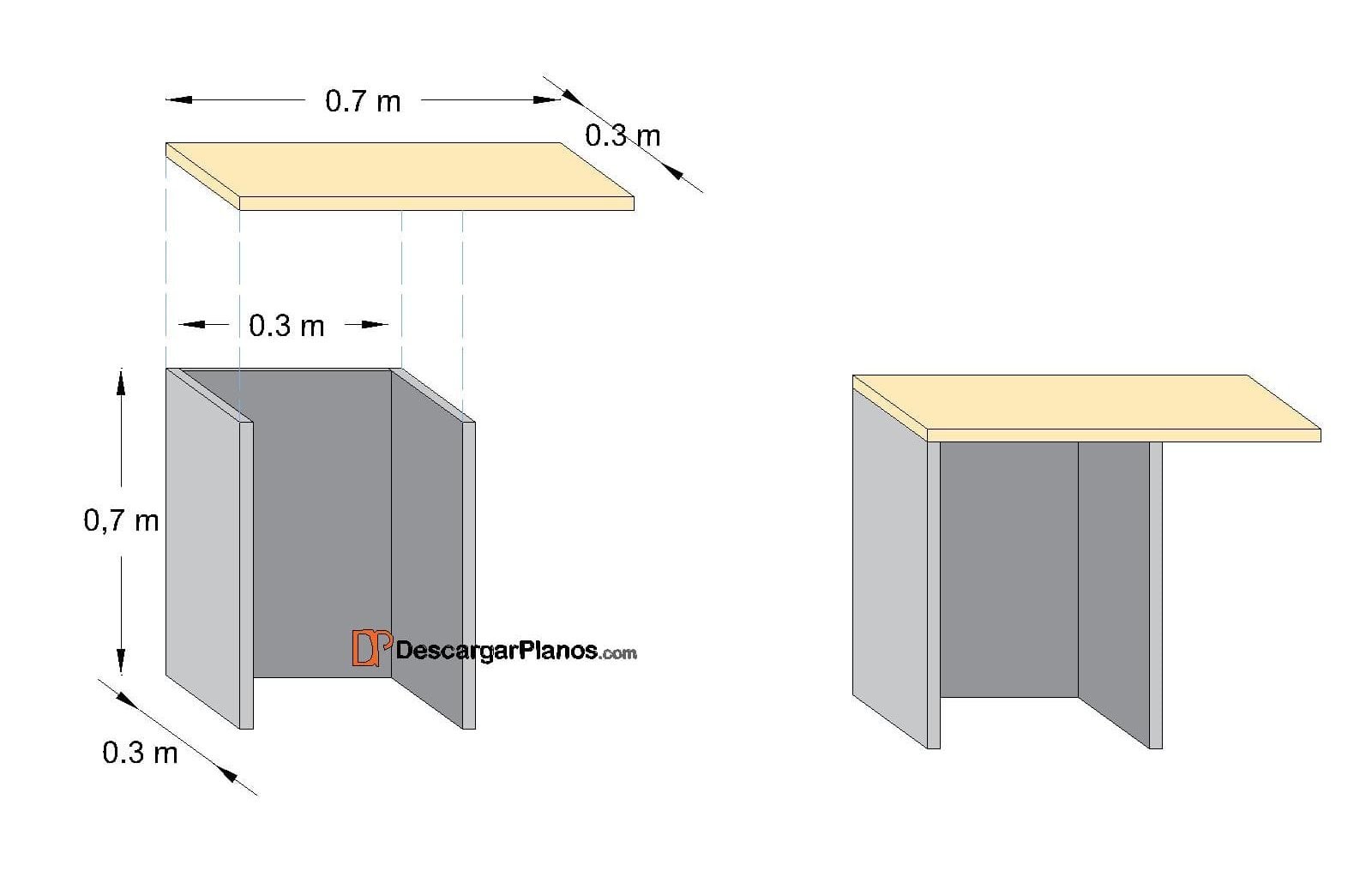

Separadamente tendrá que armar el otro brazo del sofá, para ello corte 4 tablas de madera de 0.3 m x 0.7m de largo y únalos como lo indica el diagrama. Tenga en cuenta en que orden va cada cara fijándose en el enchape del espesor.

Paso 4:

planos para hacer un sofa cama 4 e1646268740506

Una todo lo que tiene hasta el momento, y tendrá algo similar que la imagen, luego corte otra tabla con el mismo espesor y de medidas 0.3 m x 0.64, la cual servirá como tapa para dar como concluido todo el exterior del sofá cama.

Paso 5:

planos para hacer un sofa cama 5 e1646271310583

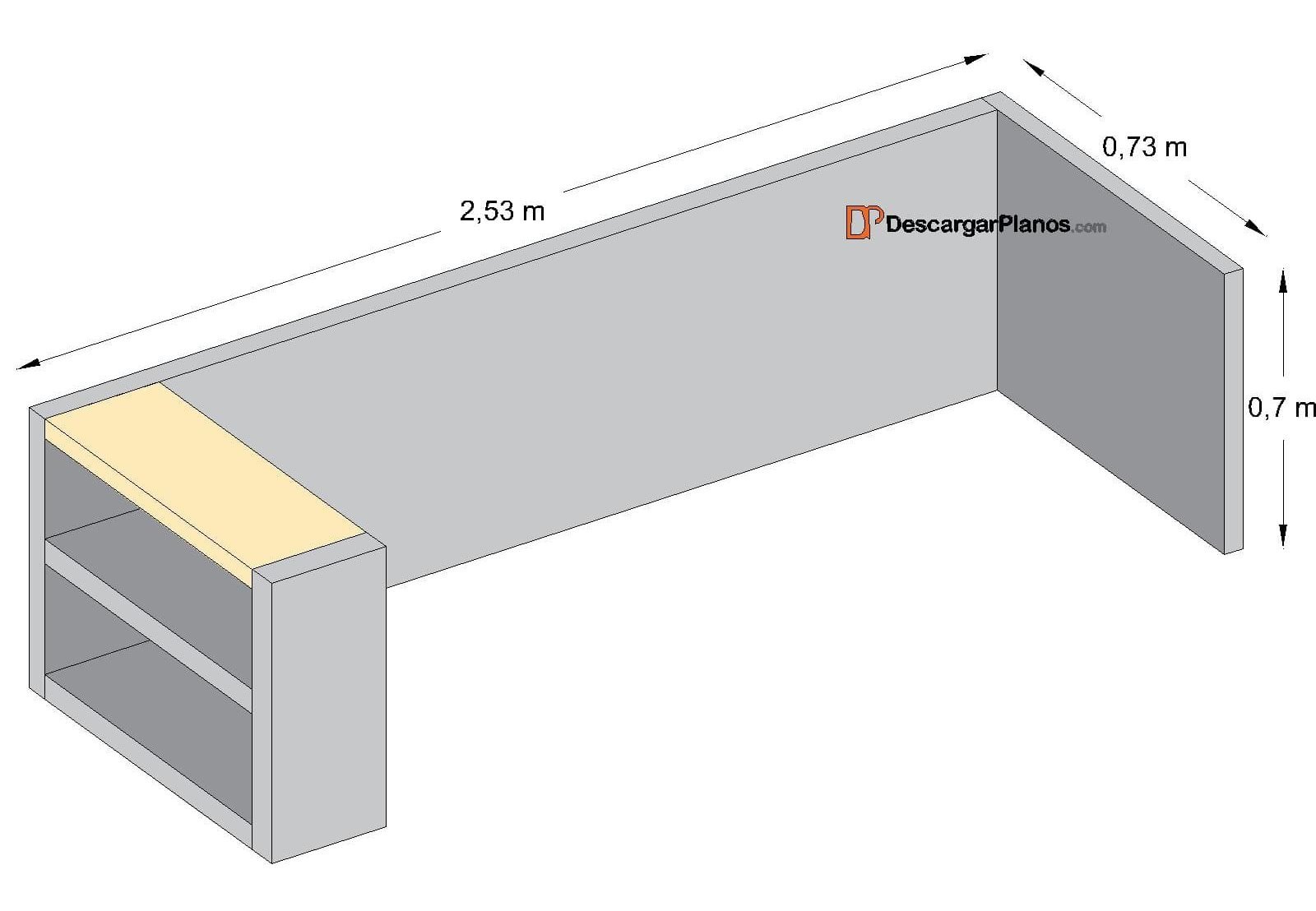

El paso cinco, es asignado para lijar todos los bordes, rellenar los orificios entre tablas, pernos y pasadores, pero también para pasarle una barniz o cualquier otro recubrimiento que lo proteja de daños externos como la humedad y los insectos xilófagos.

Paso 6:

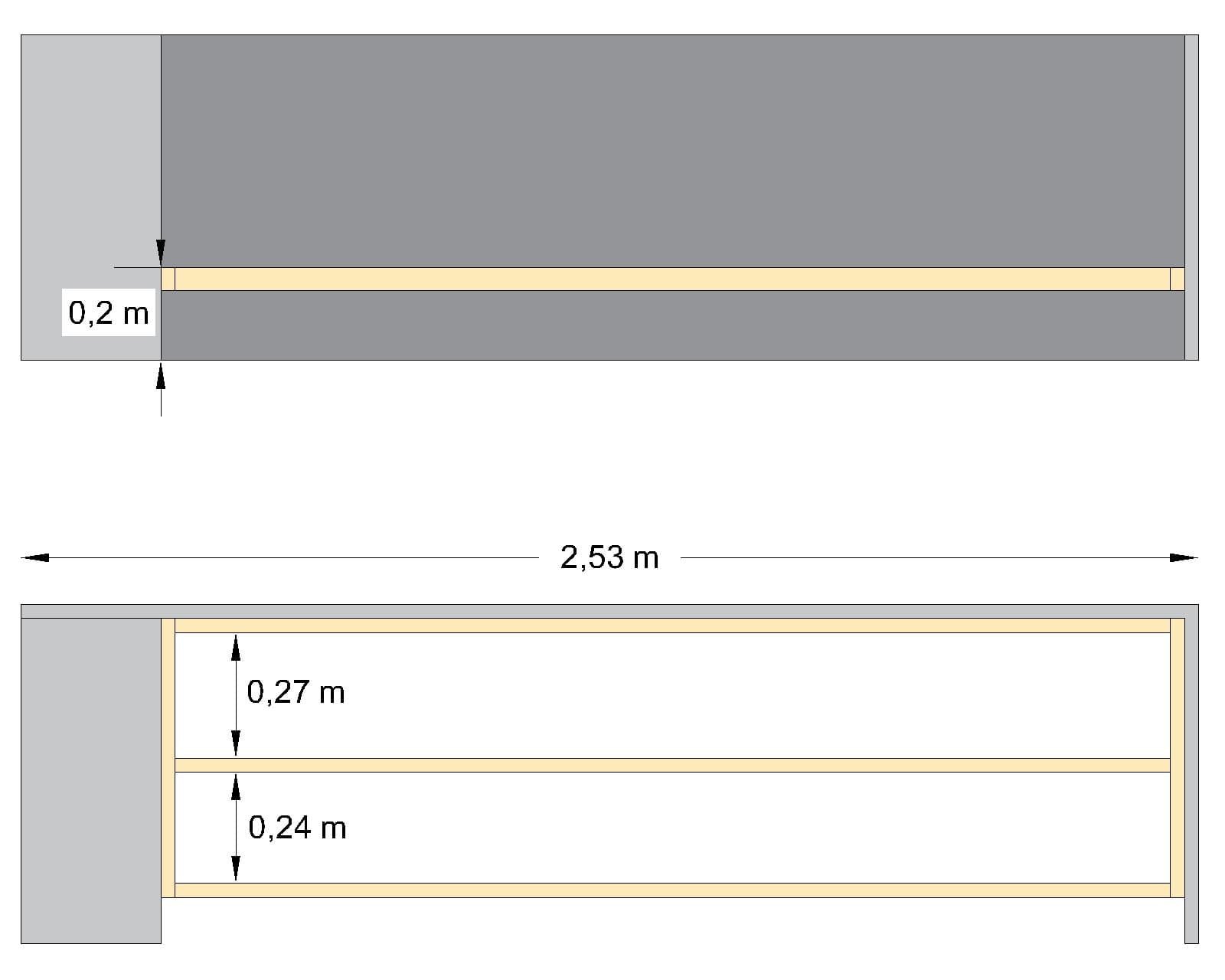

planos para hacer un sofa cama 6

Con la ayuda de tiras de madera de 3 cm x 5 cm de sección, construya los soportes donde descansaran las tablas intercaladas de la base del sofá cama. Tenga en cuenta que las tiras deben estar unidas en su parte más larga, y aun altura de 20 cm como muestra la imagen.

Paso 7:

planos para hacer un sofa cama 7 e1646271347495

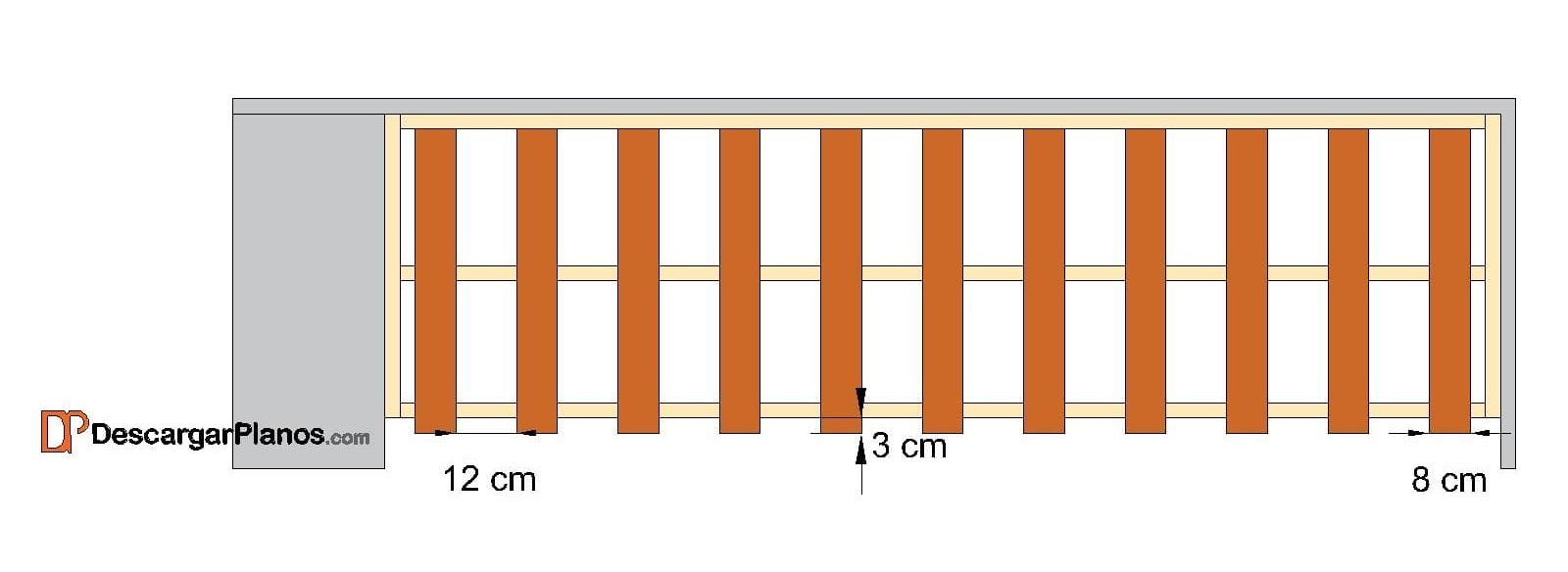

Sobre las tiras de soporte, emperne tablas de madera con las medidas respectivas expuestas arriba. Desde este punto deberá tener paciencia y asegurarse de unir bien cada parte.

Paso 8:

planos para hacer un sofa cama 8 e1646271382917

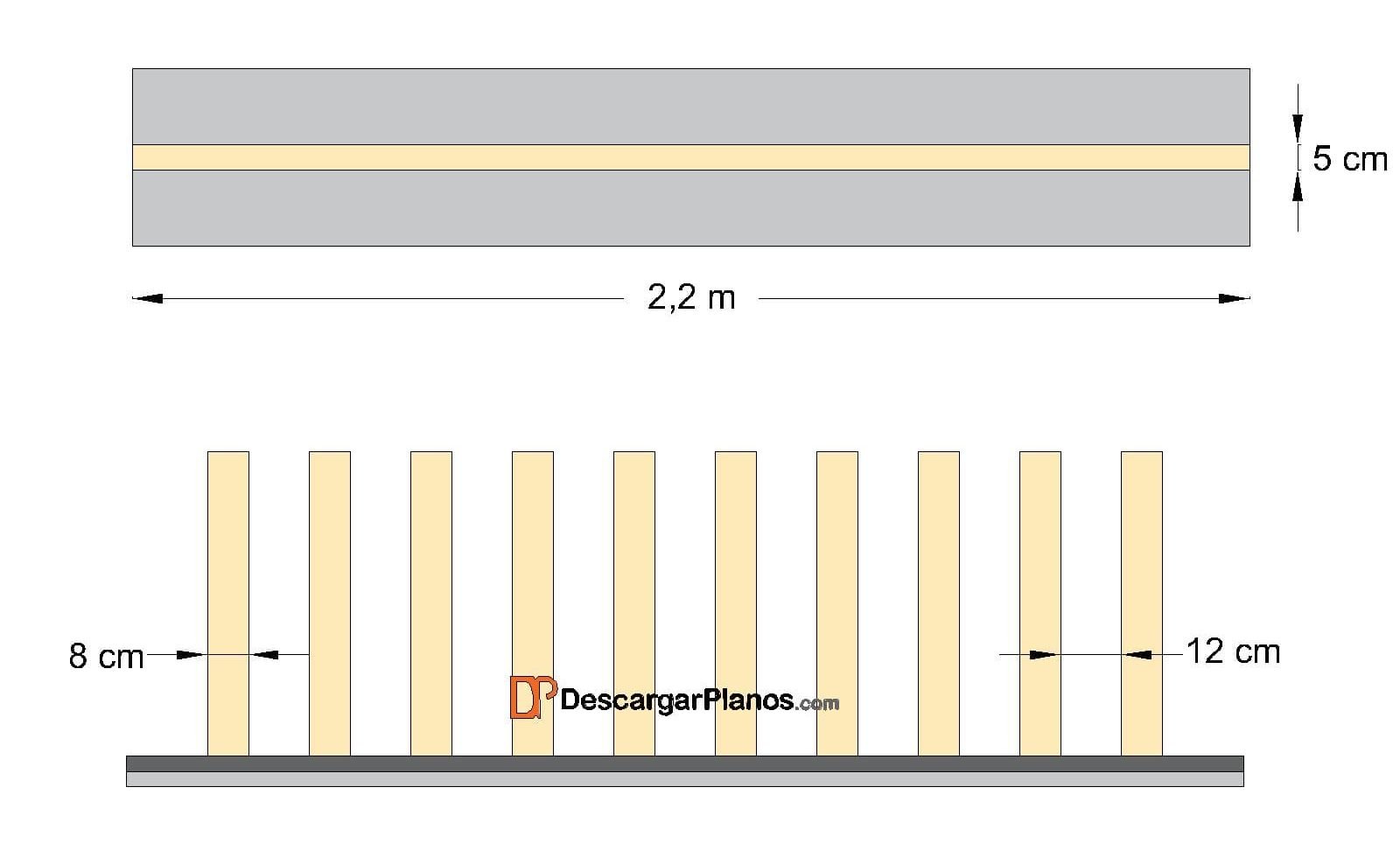

En otro lado, coja una plancha de madera de 2.2 m x 0.35 m de alto y a 15 cm de la base debe unir la tira de madera como se muestra, deberá quedar a la misma altura que la otra tira de la base del sofá cama.

Sobre esta madera emperne tablas de madera de tal forma que al colocarlos en la base del sofá cama, estos queden con un espacio pequeño entre cada uno, para que se puedan mover con facilidad.

Paso 9:

planos para hacer un sofa cama 9 e1646271424956

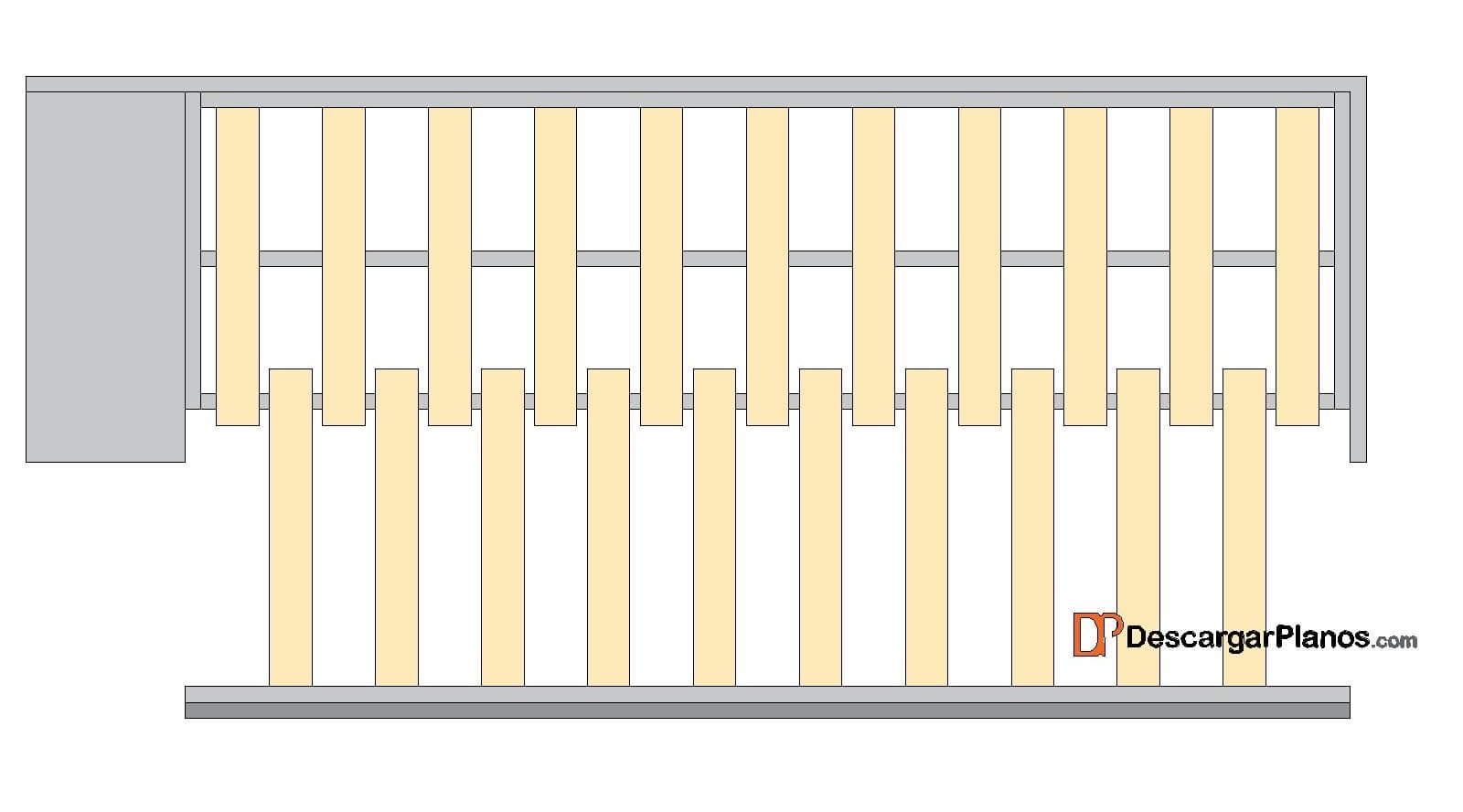

Y ya tendrías tu sofá cama listo, o bueno, lo básico, ahora faltaría colocarle un colchón, decorar la repisa del brazo derecho, según sea el caso y ubicarlo en un lugar adecuado.

En el siguiente video, puedes ver todo el detalle constructivo de un sofá cama muy similar al de los planos.

En este video se ha desarrollado un sofá cama semejante al diseño en el que me inspirado para crear los planos, puedes verlo para que conozcas mejor el proceso constructivo y las técnicas de carpintería que se usan.

★ Descargar planos en PDF ★

NOTA: Todos los planos, fotos, archivos y contenidos aquí expuestos están protegidos por la leyes de Copyright © y los derechos de autor están a nombre de descargarplanos.com, por lo que cualquiera puede hacer uso de los documentos contenidos siempre y cuando sea para uso personal.
